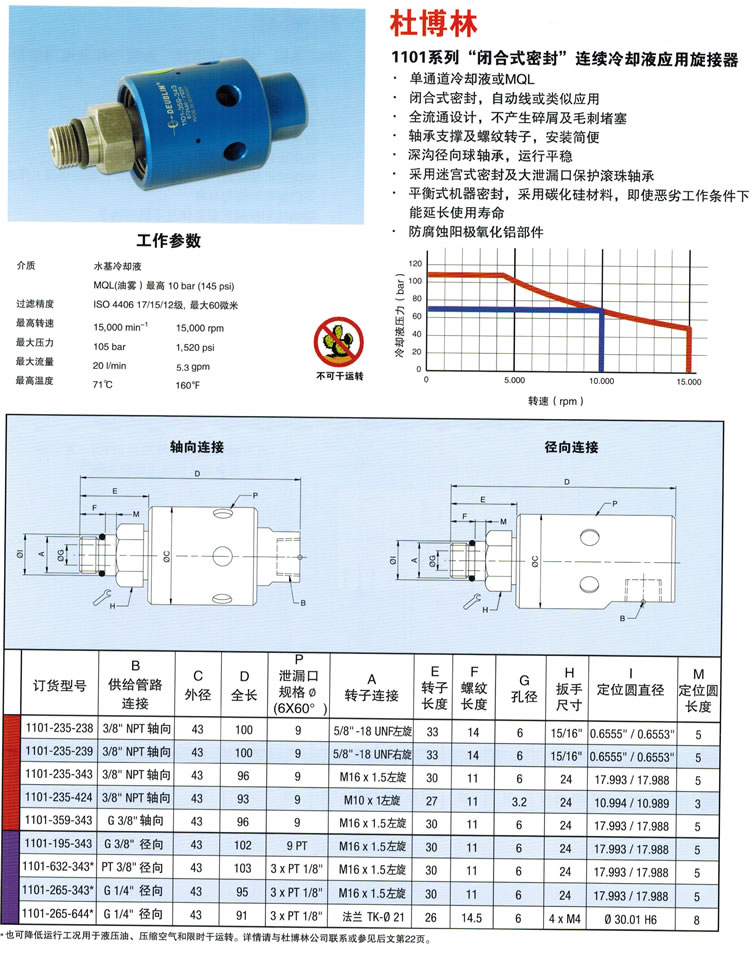

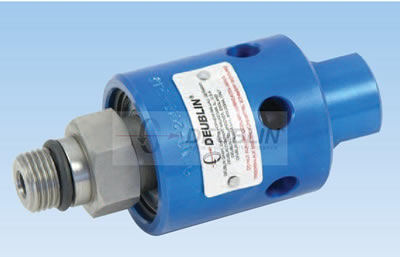

Deublin 1101系列闭合式密封连续冷却液应用旋转接头
Deublin 1101 Series “Closed Seal” Rotating Unions for Continuous Coolant Service
特殊设计的 1101 型旋转接头结构紧凑，适用于高速机床主轴及枪钻机床。该型号可直接替代 1100 系列接头，与 1100 系列尺寸相同。 1101 型号采用碳化硅密封，因而无特殊过滤要求，使用寿命是普通密封的 5 ~ 10 倍。 其铝制挡油环组件能够将密封渗漏从轴承中导至壳体出口，防止因轴承污染而引起接头故障。可以在导出孔上安装排泄管道，并可与机床其它机械或电器部件的任何渗漏排泄管道连接。
Deublin 1101冷却液应用旋转接头特点：
性能特点：
- 单通道冷却液或MQL
- 闭合式密封，自动线或类似应用
- 全流通设计，不产生碎屑及毛刺堵塞
- 轴承支撑及螺纹转子，安装简便
- 深沟径向球轴承，运行平稳
- 采用迷宫式密封及大泄漏口保护滚珠轴承
- 平衡式机器密封，采用碳化硅材料，即使恶劣工作条件下仍能延长使用寿命
- 防腐蚀阳极氧化铝部件
Deublin 1101系列闭合式密封连续冷却液应用旋转接头
Deublin 1101 Series “Closed Seal” Rotating Unions for Continuous Coolant Service
工作参数：
介质 : 水基冷却液 MQL(油雾)最高10bar(145psi)
过滤精度
So440617/15/12级，最大60微米
最高转速15.000min 15,000rpm
最大压力 105 bar 1,520psi
最大流量 20 I/min 5.3 gpm
最高温度 71℃ 160°
订货型号 供给管路 外径全长 规连接
1101-235-238 3/8"NPT轴向43 100
1101-235-239 3/8"NPT轴向43 100
1101-235-343 |3/8"NPT轴向43 96
1101-235-424 3/8"NPT轴向43 93
1101-359-343 G3/8"轴向|43 96
1101-195-343 G3/8"径向|43 102
1101-632-343 PT3/8"径向|43 103
1101-265-343 G1/4"径向|43 95
1101-265-644 *G1/4"径向43 91
也可降低运行工况用于液压
型号1101-202-651
订货型号：
3/8"
1101-235-238、
1101-235-239、
1101-235-343
|
订货型号 |
|
|
|
|
|
|
B |
型号 |
A |
C |
D |
E |
F |
包装重量 |
3 / 8 " NPT |
1101-235-238
1101-235-239 |
5 / 8 " -18UNF 左旋
5 / 8 " -18UNF 右旋 |
1.687 |
3.937 |
1.312 |
.562 |
1 |
3 / 8 " NPT |
1101-235-343 |
M16 x 1.5 左旋 |
43 |
97 |
30 |
11 |
0.6Kg |
| 分类 |
Ordering Number |
B（Supply Connection） |
C（Overall Diameter） |
D（Overall Length） |
P（Vent Size ?(6×60°)） |
A（Rotor Connection） |
E（Rotor Length） |
F（Thread Length） |
备注说明 |
| Radial |
1101-265-343** |
G ? |
43 |
95 |
3×R ? |
M16×1.5 LH |
30 |
11 |
可用于液压、压缩空气等（见页 21） |
| Radial |
1101-265-644** |
G ? |
43 |
91 |
3×R ? |
Flange TK-?21 |
26 |
14.5 |
可用于液压、压缩空气等（见页 21） |
| Radial |
1101-632-343 |
Rc ? |
43 |
103 |
3×Rc ? |
M16×1.5 LH |
30 |
11 |
- |
| A+R |
1101-202-651* |
Rc ? |
43 |
110 |
3×Rc ? |
M16×1.5 LH |
30 |
11 |
可用于压缩空气等 |
| A+R |
1101-202-664* |
Rc ? |
43 |
110 |
3×Rc ? |
M12×1.25 LH |
30 |
11 |
可用于压缩空气等 |
| Axial |
1101-235-343 |
? NPT |
43 |
96 |
9 |
M16×1.5 LH |
30 |
11 |
- |
| Axial |
1101-235-238 |
? NPT |
43 |
100 |
9 |
?-18 UNF LF |
34 |
14.3 |
- |
| Axial |
1101-359-343 |
G ? |
43 |
96 |
9 |
M16×1.5 LH |
30 |
11 |
- |
| R |
1101-195-343 |
G ? |
43 |
102 |
9 |
M16×1.5 LH |
30 |
11 |
- |
|
