Deublin杜博林双通道气体及液压油应用旋转接头

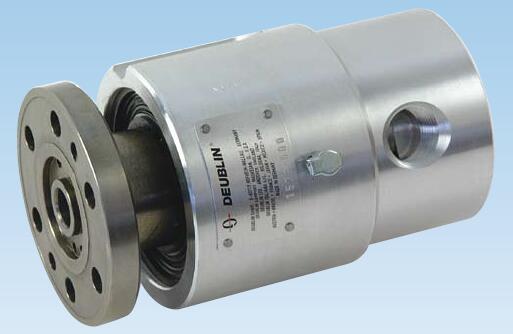

DEUBLIN Rotating Union DEU-PLEX for Air and Hydraulic Oil Service, DN 15

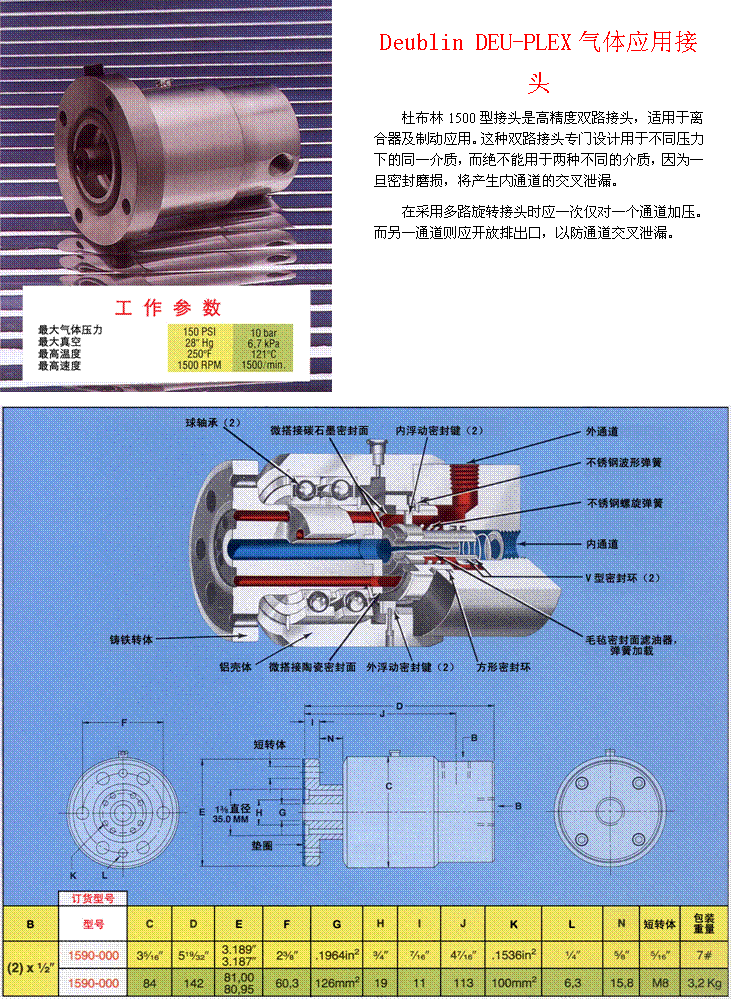

Deublin DEU-PLEX气体应用接头 Air Two Passage Unions - 1/2" 1590-000 , 1590 Series。Deublin杜博林 1500 型接头是高精度双路接头，适用于离合器及制动应用。这种双路接头专门设计用于不同压力下的同一介质，而绝不能用于两种不同的介质，因为一旦密封磨损，将产生内通道的交叉泄漏。 在采用多路旋转接头时应一次仅对一个通道加压。而另一通道则应开放排出口，以防通道交叉泄漏。
Deublin 1590-000 , 1590 Series技术资料
DEUBLIN Rotating Union DEU-PLEX for Air and Hydraulic Oil Service, DN 15
特点：
—— 双通道设计
—— 自带支撑旋转接头
—— 法兰连接式转体
—— 径向壳体连接
—— 密封组合：碳石墨 / 陶瓷
—— 全介质流体形式
—— 铝壳体
—— 铸铁转体
—— 润滑油杯（ 3 ～ 5 滴 / 每月）
订货型号：
| DN（公称直径） |
B（NPT 接口） |
订货号 |
介质 |
C（直径?） |
D |
E?（直径?PT） |
E?（直径?） |
F（直径?） |
G（面积 mm2） |
H（直径?） |
I |
J |
K（面积 mm2） |
L（直径?） |
M（定位销） |
N（直径?） |
U（直径?） |
重量（kg） |
| 2×15 |
? |
1579-000 |
液压油 |
84 |
143 |
81.000/80.988 |
81.050/81.020 |
60.3 |
126 |
19 |
11 |
114 |
100 |
6 |
35 |
18 |
8.7 M8 |
2.5 |
| 2×15 |
? |
1579-041 |
液压油 |
84 |
143 |
81.000/80.988 |
81.050/81.020 |
60.3 |
126 |
19 |
11 |
114 |
100 |
6 |
35 |
18 |
8.7 M8 |
2.5 |
| 2×15 |
? |
1579-074 |
液压油 |
96 |
143 |
81.000/80.988 |
81.050/81.020 |
60.3 |
126 |
19 |
11 |
113 |
100 |
6 |
35 |
12 |
8.7 M8 |
3.1 |
| 2×15 |
? |
1590-000 |
空气 |
84 |
143 |
81.000/80.988 |
81.050/81.020 |
60.3 |
126 |
19 |
11 |
114 |
100 |
6 |
35 |
18 |
8.7 M8 |
2.5 |
1590-000 、 1590-000 和1590-074。
 |
 |
|
Deublin 1590-000 空气气体介质
Air Pressure：150 PSI
Air Temp：250 F
Max Speed：1500 RPM |
Deublin 1579-000 液压油介质
Hydraulic Pressure：1000 PSI
Hydraulic Temp：250 F
Max Speed：1500 RPM |
Deublin 1579-074 液压油介质
Hydraulic Pressure：1000 PSI
Hydraulic Temp：250 F
Max Speed：1500 RPM |
1590-000， DEUPLEX UNION
1590-000C， REPAIR KIT
1590-005 ，UNION
1590-009， DEUPLEX UNION ，1590-000 、 1590-000 和1590-074
|
