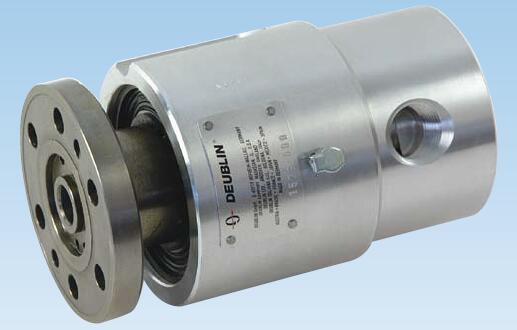

Deublin DEU-PLEX 气体应用旋转接头
DEUBLIN Rotating Union DEU-PLEX for Hydraulic Oil Service, DN 15

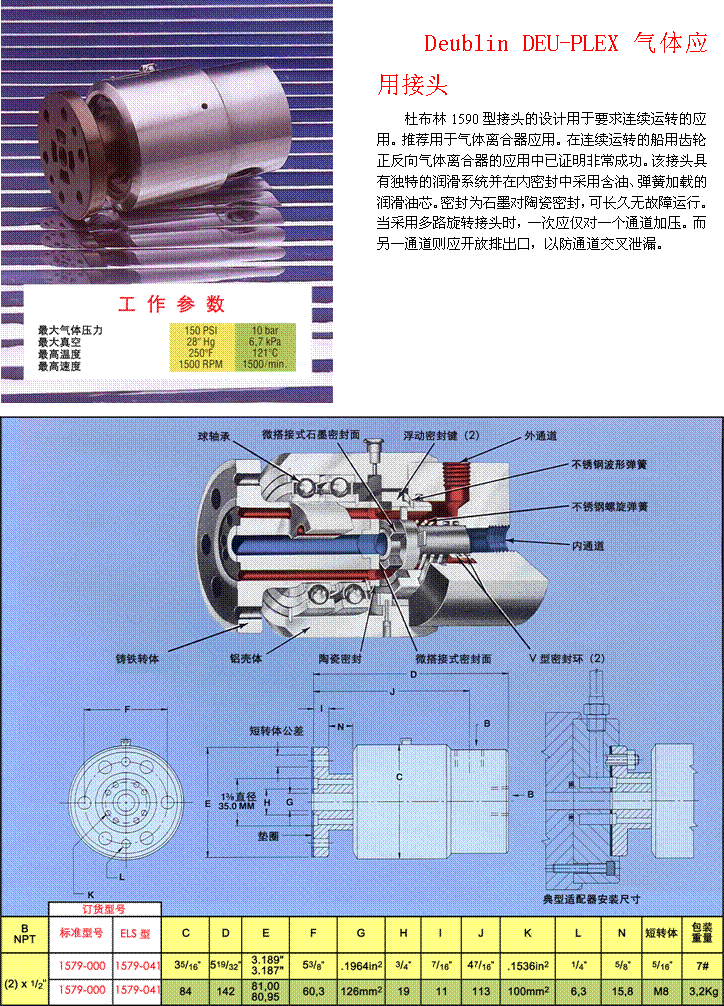

DEUBLIN杜布林 1590 型接头的设计用于要求连续运转的应用。推荐用于气体离合器应用。在连续运转的船用齿轮正反向气体离合器的应用中已证明非常成功。该接头具有独特的润滑系统并在内密封中采用含油、弹簧加载的润滑油芯。密封为石墨对陶瓷密封，可长久无故障运行。 杜布林 1590 型接头的设计用于要求连续运转的应用，推荐用于气体离合器应用。在连续运转的船用齿轮正反向气体离合器的应用中已证明非常成功。该接头具有独特的阀体调节系统并在腔室中采用油浴 / 弹簧加载的润滑曲芯，密封为石墨对陶瓷密封，可长久无故障运行。 当采用多路旋转接头时，一次仅应对一个通道加压，而另一通道则应开放排出口，以防通道交叉泄漏。
Deublin DEU-PLEX 气体应用旋转接头
DEUBLIN Rotating Union DEU-PLEX for Hydraulic Oil Service, DN 15
当采用多路旋转接头时，一次应仅对一个通道加压。而另一通道则应开放排出口，以防通道交叉泄漏。
| DN（公称直径） |
B（NPT 接口） |
订货号 |
介质 |
C（直径?） |
D |
E?（直径?PT） |
E?（直径?） |
F（直径?） |
G（面积 mm2） |
H（直径?） |
I |
J |
K（面积 mm2） |
L（直径?） |
M（定位销） |
N（直径?） |
U（直径?） |
重量（kg） |
| 2×15 |
? |
1579-000 |
液压油 |
84 |
143 |
81.000/80.988 |
81.050/81.020 |
60.3 |
126 |
19 |
11 |
114 |
100 |
6 |
35 |
18 |
8.7 M8 |
2.5 |
| 2×15 |
? |
1579-041 |
液压油 |
84 |
143 |
81.000/80.988 |
81.050/81.020 |
60.3 |
126 |
19 |
11 |
114 |
100 |
6 |
35 |
18 |
8.7 M8 |
2.5 |
| 2×15 |
? |
1579-074 |
液压油 |
96 |
143 |
81.000/80.988 |
81.050/81.020 |
60.3 |
126 |
19 |
11 |
113 |
100 |
6 |
35 |
12 |
8.7 M8 |
3.1 |
| 2×15 |
? |
1590-000 |
空气 |
84 |
143 |
81.000/80.988 |
81.050/81.020 |
60.3 |
126 |
19 |
11 |
114 |
100 |
6 |
35 |
18 |
8.7 M8 |
2.5 |
1579-000 DEUPLEX UNION
1579-000C REPAIR KIT
1579-015 DEUPLEX UNION
1579-015C REPAIR KIT
1579-035 UNION,TC/C SEALS
1579-035C REPAIR KIT
1579-039 UNION,DEUPLEX
1579-040 UNION
1579-040C REPAIR KIT
1579-041 UNION,TC/C SEALS
1579-041C REPAIR KIT
1579-053 DEUPLEX UNION, CG/C
1579-061 UNION, TC/C
1579-061C REPAIR KIT
1579-074C REPAIR KIT
1579-077 DEUPLEX UNION,TC/C
1579-077C REPAIR KIT
1579-085C REPAIR KIT
1579-089 UNION,TC/C
1579-118C REPAIR KIT
1579-123C REPAIR KIT
|
