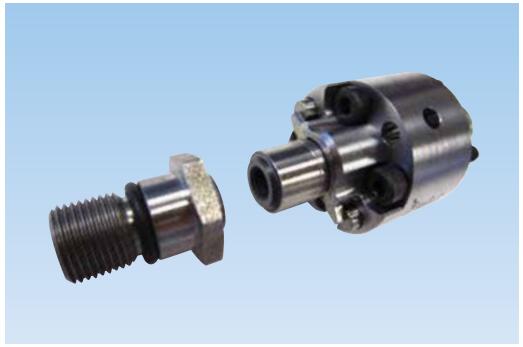

Deublin杜博林1159系列无轴承自动感应“长行程”冷却控制技术冷却液和气体应用旋接器
Deublin 1159 Series Bearingless AutoSense "Long Stroke" Rotating Unions for Coolant and Air Service with CoolControlTM Technology
性能特点：
- 单通道,全介质
- 专利自动感应M技术,根据介质类型在闭合密封与控制泄漏运行之间自动切换
- 非旋转部件有最长135mm的“行程”(轴向移动)即使接头安装在夹紧机构上也可以跟随拉杆移动
- 在牵引杆轴向移动期间,冷却控制技术可以保持密封闭合,从而使换刀循环期间冷却液泄漏最少
- 全流通设计,不产生碎屑及毛刺堵塞
- 平衡式机器密封,采用碳化硅材料,即使恶劣工作条件下仍能延长使用寿命
Deublin杜博林1159系列无轴承自动感应“长行程”冷却控制技术冷却液和气体应用旋接器
Deublin 1159 Series Bearingless AutoSense "Long Stroke" Rotating Unions
for Coolant and Air Service with CoolControl Technology
工作参数：
介质 水基冷却液
气体最高10bar(145ps)
过滤精度 lso440617/1512级最大60微米
最高转速 50000min-150000rpm
最大压力 210 bar 3045ps
最大流量 33|min|(孔径6mm een
最高温度 71℃ 160°F

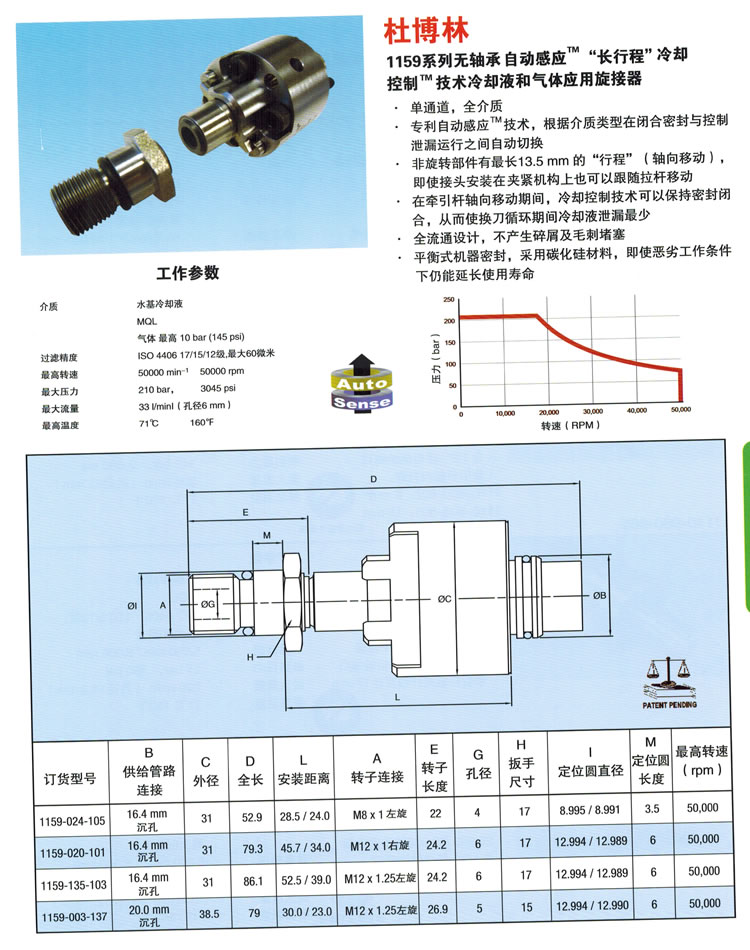

订货型号、 供给管路连接、 外径 、全长
| 分类 |
订货号 |
B（供应接口） |
C（总直径） |
D（总长度） |
L（安装距离） |
A（转子接口） |
E（转子长度） |
F（螺纹长度） |
G（孔径） |
H（对边宽度） |
I（先导直径） |
M（先导长度） |
最大转速（rpm） |
| S |
1159-026-115 |
20.0mm 沉孔 |
40 |
88 |
50.5/38.5 |
M16×1.5 RH |
31.9 |
14 |
6.5 |
17 |
17.994/17.989 |
7 |
20,000 |
| HS |
1159-024-107 |
16.4mm 沉孔 |
31 |
55.5 |
31.0/26.5 |
M8×1 LH |
24.5 |
12.5 |
4 |
12 |
8.995/8.991 |
3.5 |
50,000 |
| HS |
1159-003-137 |
20.0mm 沉孔 |
38.5 |
79 |
30.0/23.0 |
M12×1.25 LH |
26.9 |
13 |
5 |
15 |
12.994/12.990 |
6 |
50,000 |
| HS |
1159-020-101 |
16.4mm 沉孔 |
31 |
79.3 |
45.7/34.0 |
M12×1 RH |
24.2 |
13 |
6 |
17 |
12.994/12.989 |
6 |
50,000 |
1159-024-105 ， 164mm |31|529285/240
1159-020-101 ， 16.4mm 31 79.3|45.7/34.0
1159-135-103 ，164mm 31|86.1|52.5/39.0 沉孔
1159-003-137 ，20.0mm 沉孔 385|79|30.0/23.0
|
|
