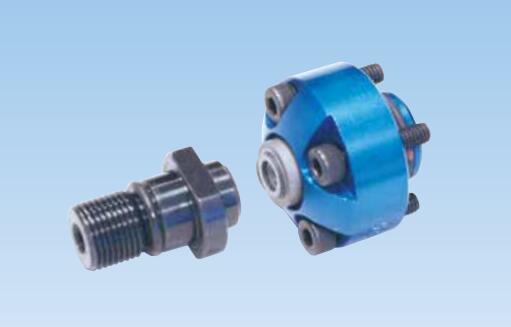

Deublin 1154 Series Bearingless AutoSense “Long Stroke” Rotating Unions for Coolant and Air Service with Dry Running
Deublin 杜博林1154系列无轴承自动感应“长行程”冷却液和气体干运转旋接器
性能特点：
- 单通道,冷却液和MQL
- 自动感应M技术,可根据介质类型在闭合密封与控制泄漏之间自动切换
- 非旋转部件有超过8mm的“行程”(轴向运动)即使接头安装在夹紧机构上也可以跟随拉杆移动。全流通设计,不产生碎屑及毛刺堵塞
- 平衡式机械密封,采用碳化硅材料,即使恶劣工作件仍能延长使用寿命
- 防腐蚀阳极氧化铝壳体

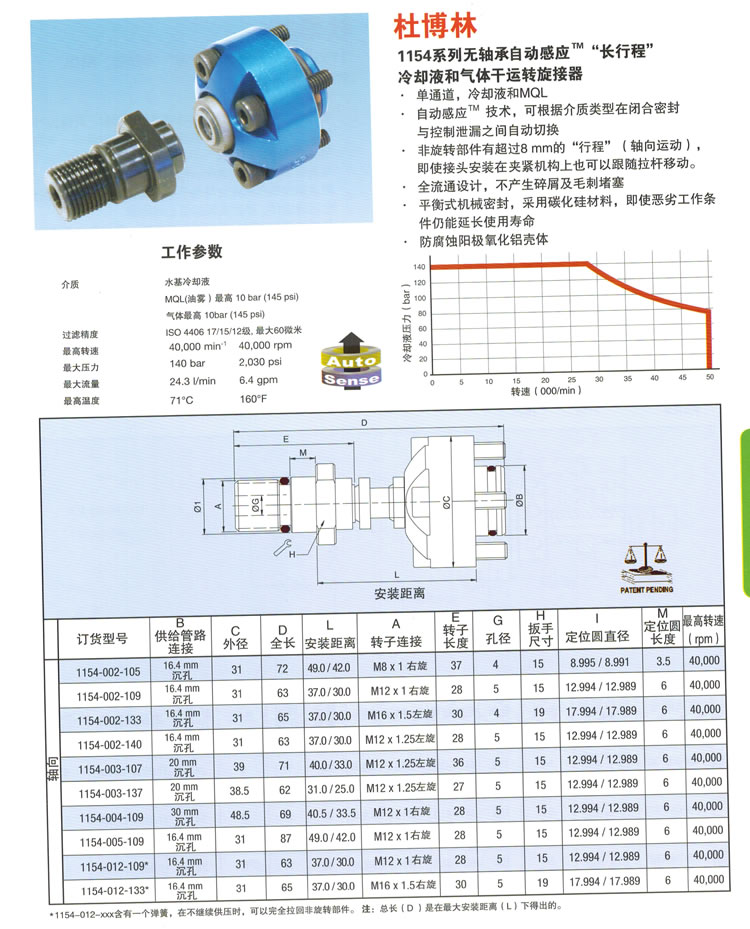

Deublin 杜博林1154系列无轴承自动感应“长行程”冷却液和气体干运转旋接器
Deublin 1154 Series Bearingless AutoSense “Long Stroke” Rotating Unions
for Coolant and Air Service with Dry Running
工作参数：
介质 水基冷却液
MQL(油雾)最高10bar(145ps)
气体最高10bar(145ps)
过滤精度 so440617/1512级,最大60微米
最高转速 40,000min140,000rpn
最大压力 140 bar 2,030psi A
最大流量 24.3 1/min 6.4 gpm Sen
最高温度 71°C 160°F
订货型号供给管路C 外径全长安装连接
| 订货号 |
B（供应接口） |
C（总直径） |
D（总长度） |
L（安装距离） |
A（转子接口） |
E（转子长度） |
F（螺纹长度） |
G（孔径） |
H（对边宽度） |
I（先导直径） |
M（先导长度） |
最大转速（rpm） |
| 1154-002-109 |
16.4 沉孔 |
31 |
63 |
37.0/30.0 |
M12×1 RH |
28 |
13 |
5 |
15 |
12.994/12.989 |
6 |
50,000 |
| 1154-002-133 |
16.4 沉孔 |
31 |
65 |
37.0/30.0 |
M16×1.5 LH |
30 |
15 |
4 |
19 |
17.994/17.989 |
6 |
50,000 |
| 1154-002-140 |
16.4 沉孔 |
31 |
63 |
37.0/30.0 |
M12×1.25 LH |
28 |
13 |
5 |
15 |
12.994/12.989 |
6 |
50,000 |
| 1154-003-107 |
20 沉孔 |
39 |
71 |
40.0/33.0 |
M12×1.25 LH |
36 |
13 |
5 |
15 |
12.994/12.989 |
6 |
50,000 |
| 1154-003-137 |
20 沉孔 |
38.5 |
62 |
31.0/25.0 |
M12×1.25 LH |
27 |
13 |
5 |
15 |
12.994/12.989 |
6 |
50,000 |
| 1154-003-163 |
20 沉孔 |
39 |
62 |
32.0/25.0 |
M16×1.5 LH |
27 |
12 |
5 |
19 |
17.994/17.989 |
6 |
50,000 |
| 1154-003-327 |
20 沉孔 |
39 |
56 |
31.0/25.0 |
M12×1.25 LH |
27 |
13 |
5 |
15 |
14.000/13.995 |
6 |
50,000 |
1154-002-105 164mm 沉孔 31 72 16.4mm
1154-002-109 沉孔 31 16.4mm
1154-002-133 沉孔 31 65 16.4mm
1154-002-140 沉孔 31 回11 20 mm
1154-003-107 沉孔 39 71 20 mm 38.5 623
1154-003-137 沉孔
1154-004-109 30 mm 48.5 沉孔
1154-005-109 164mm 333 沉孔
1154-012-109 164mm 沉孔
1154-012-133 164mm 沉孔 65
*1154-012-XX含有一个弹簧,在不继续供压时,可以完全拉回非
|
|
