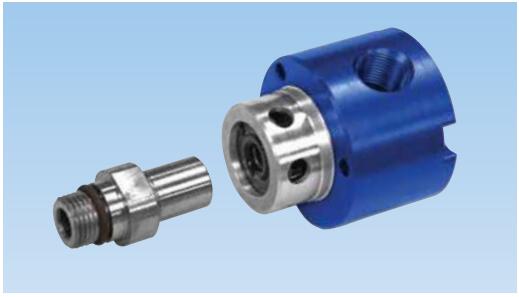

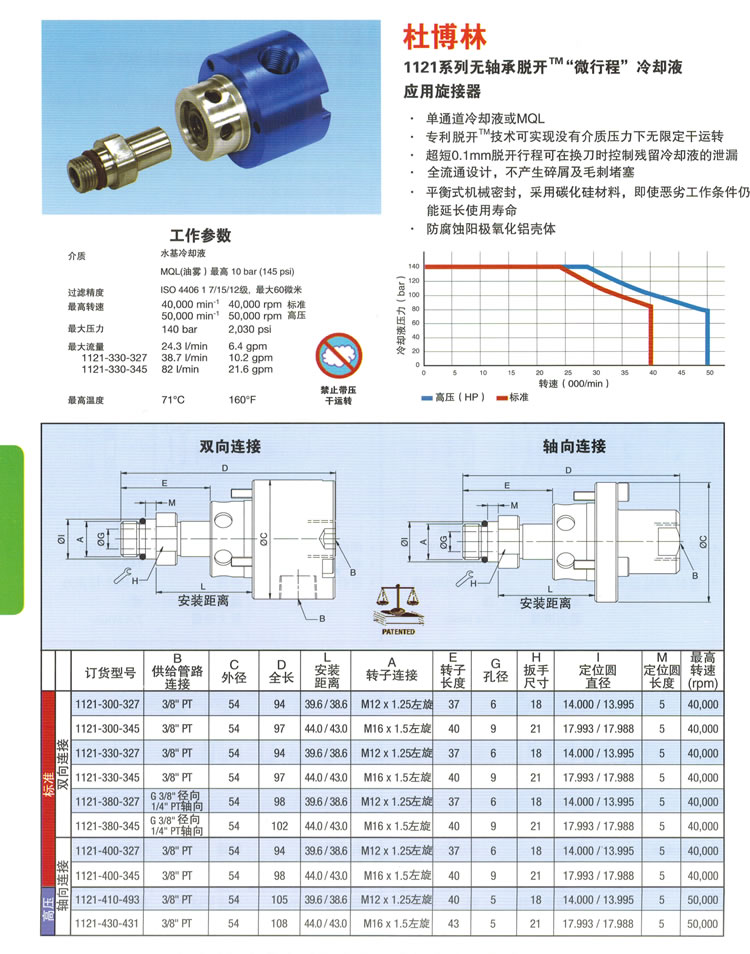

Deublin杜博林1121系列无轴承脱开“微行程”冷却液应用旋转接头
Deublin 1121 Series Bearingless Pop-Off “Micro Stroke” Rotating Unions for Coolant Service
性能特点：
- 单通道冷却液或MQL
- 专利脱开技术可实现没有介质压力下无限定干运转
- 超短0.1mm脱开行程可在换刀时控制残留冷却液的泄漏
- 全流通设计，不产生碎屑及毛刺堵塞
- 平衡式机械密封，采用碳化硅材料，即使恶劣工作条件仍能延长使用寿命
- 防腐蚀阳极氧化铝壳体
Deublin杜博林1121系列无轴承脱开“微行程”冷却液应用旋转接头
Deublin 1121 Series Bearingless Pop-Off “Micro Stroke” Rotating Unions for Coolant Service
工作参数：
介质
水基冷却液
MQL(油雾)最高10bar(145psi)
过滤精度
sO440617/15/12级，最大60微米
最高转速
40,000min-140,000rpm标准
最大压力
50,000min150,000rpm高压
140 bar 2,030psl
最大流量
24.3 I/min
1121-330-327 38.7 l/min 6.4 gpm
1121-330- 345 82 l/min 10.2 gpm
最高温度
71°C 160°F
禁止带压干运转
订货型号 供给管路连接 外径 全长
| 分类（接口类型） |
订货号 |
B（供应接口） |
C（总直径） |
D（总长度） |
L（安装距离） |
A（转子接口） |
E（转子长度） |
F（螺纹长度） |
G（孔径） |
H（对边宽度） |
I（先导直径） |
M（先导长度） |
最大转速（rpm） |
| Standard（径向） |
1121-300-345 |
? PT |
54 |
97 |
44.0/43.0 |
M16×1.5 LH |
40 |
11 |
9 |
21 |
17.993/17.988 |
5 |
40,000 |
| Standard（径向） |
1121-330-327 |
? PT |
54 |
94 |
39.6/38.6 |
M12×1.25 LH |
37 |
12 |
6 |
18 |
14.000/13.995 |
5 |
40,000 |
| Standard（径向） |
1121-330-345 |
? PT |
54 |
97 |
44.0/43.0 |
M16×1.5 LH |
40 |
11 |
9 |
21 |
17.993/17.988 |
5 |
40,000 |
| Standard（A/R） |
1121-300-327 |
Rc ? 轴向 & 径向 |
54 |
94 |
39.6/38.6 |
M12×1.25 LH |
37 |
12 |
6 |
18 |
14.000/13.995 |
5 |
40,000 |
| Standard（A/R） |
1121-380-345 |
G ? 径向、? PT 轴向 |
54 |
102 |
44.0/43.0 |
M16×1.5 LH |
40 |
11 |
9 |
21 |
17.993/17.988 |
5 |
40,000 |
| Axial |
1121-205-201 |
M24×1.5 LH 外螺纹 |
35 |
98 |
54.0/50.5 |
M16×1.5 LH |
37 |
11 |
9 |
21 |
17.993/17.988 |
5 |
40,000 |
| Axial |
1121-400-327 |
? PT |
54 |
94 |
39.6/38.6 |
M12×1.25 LH |
37 |
12 |
6 |
18 |
14.000/13.995 |
5 |
40,000 |
| Axial |
1121-400-345 |
? PT |
54 |
98 |
44.0/43.0 |
M16×1.5 LH |
40 |
11 |
9 |
21 |
17.993/17.988 |
5 |
40,000 |
| HS（A） |
1121-410-493 |
? PT |
54 |
105 |
39.6/38.6 |
M12×1.25 LH |
40 |
12 |
5 |
18 |
14.000/13.995 |
5 |
50,000 |
| VHP（轴向） |
1121-910-913 |
?5 沉孔 |
18 |
42 |
30.2/29.8 |
M5 RH |
15 |
9 |
1.6 |
8 |
5.496/5.492 |
3 |
50,000 |
1121-300-327 3/8"PT 54
1121-300-345 3/8"PT 54 97|4燃地回
1121-330-327 3/8"PT 54 94
1121-330-345 3/8PT 97|4
1121-380-327 G3/8径向 54 1/4"PT轴向
1121-380-345 G3/8径向1/4"PT轴向54 102|44
1121-400-327 3/8"PT 54|94|3 地回
1121-400-345 3/8"P 54 98|4 出
1121-410-493 38 105|3 54
1121-430-431 3/8"PT 54 108|4
|
|
