DEUBLIN杜博林 1005系列闭合式密封连续冷却液应用旋转接头
Deublin 1005 Series “Closed Seal” Rotating Unions for Continuous Coolant Service

品牌：DEUBLIN杜博林 Deublin 1/8″到1/2″气－液压应用型接头Air-Hydraulic Union

工作参数：

介质 水基冷却液
MQL(油雾)最高10bar(145ps)
过滤精度 lSo440617/1512级,最大60微米
最高转速 15,000min 15000rpm
最高压力 105 bar 1,520psi
最大流量 6. I/min 1. 8 gpm
最高温度 71℃ 160°

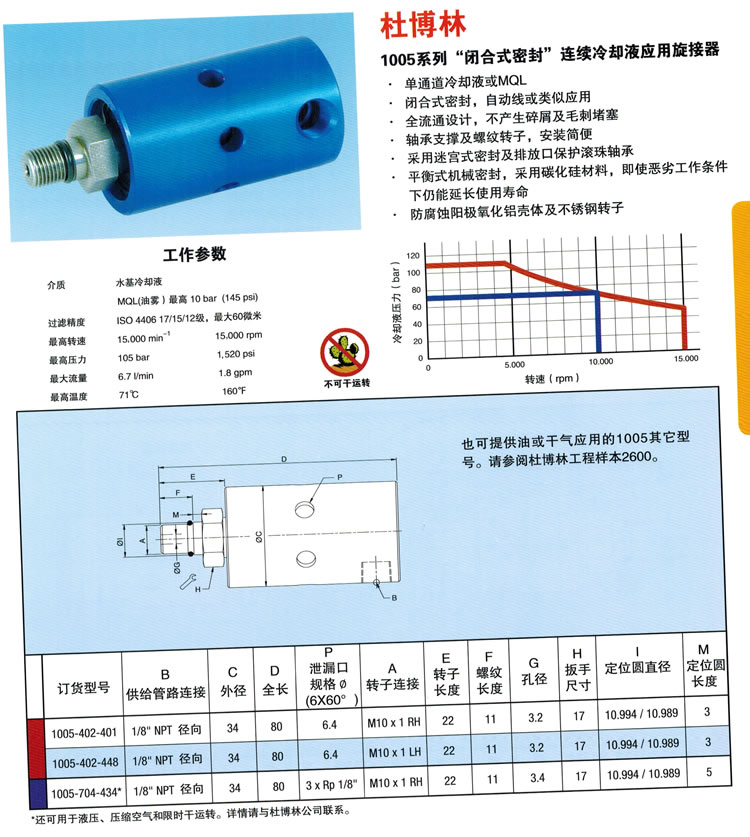

Deublin杜博林1005系列“闭合式密封”连续冷却液应用旋接器
DEUBLIN Rotating Union for Air and Hydraulic Oil Service, DN 6 - 40

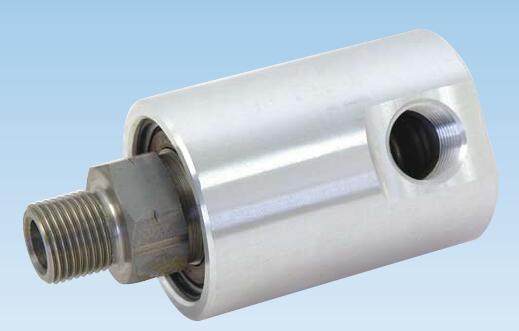

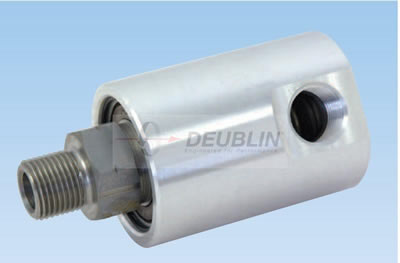

Deublin 1005 Series “Closed Seal” Rotating Unions for Continuous Coolant Service

- 单通道冷却液或MQL
- 闭合式密封,自动线或类似应用
- 全流通设计,不产生碎屑及毛刺堵塞
- 轴承支撑及螺纹转子,安装简便
- 采用迷宫式密封及排放口保护滚珠轴承
- 平衡式机械密封,采用碳化硅材料,即使恶劣工作条件下仍能延长使用寿命
- 防腐蚀阳极氧化铝壳体及不锈钢转子

- DEUBLIN Rotating Union for Air and Hydraulic Oil Service, DN 6 - 40

订货型号：订货型号 供给管路 外径全长 规连接

1005-020-037 M 10 x 1 RH 28,5 71 22 11 3,2 17 54 - - 0,2
1005-020-045 M 10 x 1 RH 28,5 71 22 11 3,2 17 50 3 11 h6 0,2
1005-020-049 G RH 28,5 71 22 13 3,2 17 52 - - 0,2
1102-070-103 G RH 41 81 28 13 6,4 22 58 - - 0,4
1102-070-104 G LH 41 81 28 13 6,4 22 58 - - 0,4
1115-000-205 G RH 44 99 26 16 8,7 24 71 - - 0,7
1115-000-200 M 16 x 2 RH 44 99 26 16 8,7 24 71 - - 0,7
1205-000-151 G RH 57 114 35 19 12,7 30 79 - - 0,7
1205-000-152 G LH 57 114 35 19 12,7 30 79 - - 0,7
1205-000-170 M 20 x 1,5 RH 57 116 37 14 12,7 30 78 5 22 g6 0,7
1205-000-171 M 20 x 1,5 LH 57 116 37 14 12,7 30 78 5 22 g6 0,7
2200-000-458 M 27 x 1,5 RH 73 123 35 15 19 36 85 6 28 g6 1,4
2200-000-459 M 27 x 1,5 LH 73 123 35 15 19 36 85 6 28 g6 1,4
2200-000-081 M 35 x 1,5 RH 73 125 38 15 19 41 96 - - 1,6
2200-000-082 M 35 x 1,5 LH 73 125 38 15 19 41 96 - - 1,6
2200-000-102 G RH 73 122 34 19 19 36 88 - - 1,4
2200-000-103 G LH 73 122 34 19 19 36 88 - - 1,4
250-094-284 G RH 73 128 34 19 19 36 94 - - 1,6
250-094-285 G LH 73 128 34 19 19 36 94 - - 1,6
250-094-458 M 27 x 1,5 RH 73 129 35 15 19 36 91 6 28 g6 1,6
250-094-459 M 27 x 1,5 LH 73 129 35 15 19 36 91 6 28 g6 1,6
250-094-014 M 35 x 1,5 RH 73 131 38 15 19 41 101 - - 1,6
250-094-015 M 35 x 1,5 LH 73 131 38 15 19 41 101 - - 1,6
355-021-222 G 1 RH 83 150 42 22 25 36 108 - - 2,1
355-021-223 G 1 LH 83 150 42 22 25 36 108 - - 2,1
355-021-235 M 35 X 1,5 RH 83 144 35 15 25 36 108 - - 2,1
355-021-236 M 35 X 1,5 LH 83 144 35 15 25 36 108 - - 2,1
355-021-315 M 35 x 1,5 RH 83 167 59 29 25 36 103 12 40 g6 2,1
355-021-316 M 35 x 1,5 LH 83 167 59 29 25 36 103 12 40 g6 2,1
452-000-198 G 1RH 108 206 71 29 38 55 147 - - 4,5
452-000-199 G 1LH 108 206 71 29 38 55 147 - - 4,5
452-000-200 M 50 x 1,5 RH 108 200 66 23 38 55 147 - - 4,5
452-000-201 M 50 x 1,5 LH 108 200 66 23 38 55 147 - - 4,5

DEUBLIN Main Catalogue
Ordering No.
Rotor Connections
Monoflow Rotating Union
* DN 06 - 20 = hexagon
DN 25 - 40 = two wrench flats
Pilot Type Rotor

DEUBLIN Main Catalogue
Model 1005-000-001, DN 6
Available with all 1005 rotors shown on page 35.
Model 1005-000-049, DN 6
Available with all 1005 rotors shown on page 35.
Model 1102-025-103, DN 8
Available with all 1102 rotors shown on page 35.
Model 1115-130-205, DN 10
Available with all 1115 rotors shown on page 35.
DEUBLIN Rotating Unions
In-the-Shaft Mounted
To meet the specifications of engineering designs requiring minimum
overhang, DEUBLIN can provide unions which can be
mounted in the shaft. With these models the only extensions
beyond the end of the shaft are the supply line connections.
Detailed drawings suggesting the application of these DEUBLIN
Unions to your installation will be submitted on request and without
obligation.
For additional models of In-the-Shaft Mounted Rotating Unions refer to page 33.
Operating Data

1005-402-401 | 1/8"NPT径向34|80
1005-402-448 1/8"NPT径向34|80
1005-704-434 1/8"NPT径向34|80
还可用于液压、压缩空气和限时干运转。

1/8"： 1005-020-019、1005-020-039、1005-020-038、1005-020-037、1005-020-049

1/4" ： 1102-070-029、1102-070-079、1102-070-081、1102-070-082、1102-070-103、1102-070-104

3/8" ： 1115-000-001、1115-000-017、1115-000-002、1115-000-018、1115-000-205、1115-000-200

1/2" ： 1205-000-003、1205-000-004、1205-000-019、1205-000-020、1205-000-039、1205-000-025
1205-000-001、1205-000-002、1205-000-012、1205-000-013、1205-000-021、1205-000-022

1/2" ：
2200-000-096
2200-000-097
2200-000-098
2200-000-099
2200-000-003
2200-000-027
2200-000-102
2200-000-103
