旋转接头可以将固定管路中的加压介质传输至旋转德机器部件中,例如气缸、轧辊、主轴、离合器等。它几乎可以用来输送任何液体或气体:加热用蒸汽、冷却用水或水/乙二醇溶液、液压液、切削液、空气、惰性气体,甚至真空。也可以用于同时传输多种介质德复杂工况。这是多通道旋转接头的作用——为相同介质或多个不同介质分别提供独立通道,实现多介质多通道同轴旋转传输。

通常,每个通道都与所有其他通道隔离,不同的介质不允许混合。因此,多通道接头可靠工作的关键在于密封技术。不同的密封类型取决于操作条件-温度、压力、转速、扭矩、介质化学性质和通道尺寸。杜博林具有丰富德应用经验和专业德工程技术,可以满足不同通道通径、通道数量、法兰连接尺寸和工况条件等使用需求。无论是标准型号还是客户定制化方案,杜博林都可以提供持久耐用、安全可靠德最佳解决方案。



多通道活接头的典型应用

- 石油行业: 连续油管设备 油气开采设备
- 钢铁工业:连铸机钢包大包回转台
- 塑料和橡胶工业:注塑成型设备
- 机床加工:工件夹持和夹紧功能
- 航空航天制造和飞行模拟器
- 工业起重机
- 铁路运输
。。。。。。。。。。。以及更多

杜博林多通道软密封旋接器根据实际工作参数,例如速度、扭矩、介质压力、运行温度、尺寸和其他因素,提供最优方案。密封表面镀铬提高硬度,减少磨损,保证较长的使用寿命。

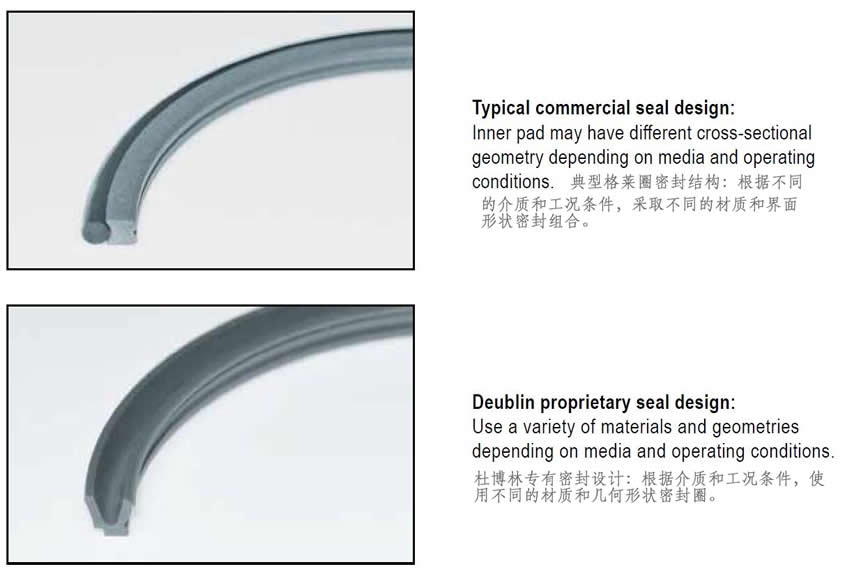

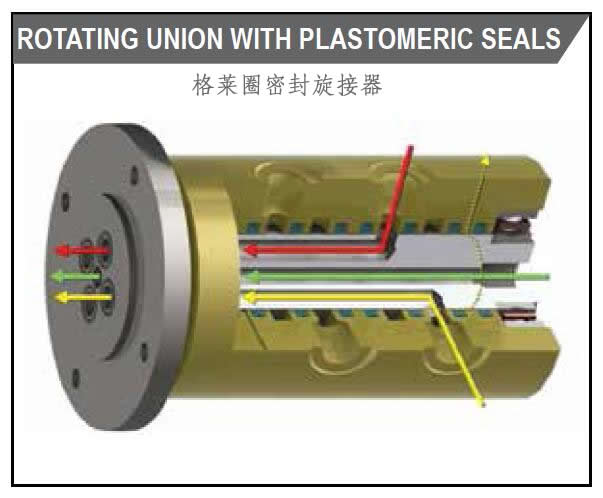

- 格莱圈密封 - 塑性体和弹性体组合,比传统的弹性体更适用于高压工况。根据实际工况的介质、转速和压力,选择密封件的几何形状和转子密封面表面处理方式。
- 杜博林度有的密封材料和几何形状最大限度地提高其使用性能,包括降低摩擦和扭矩,并延长使用寿命。由于这种性能优势,杜博林多通道软密封旋接器广泛应用于各种领域。

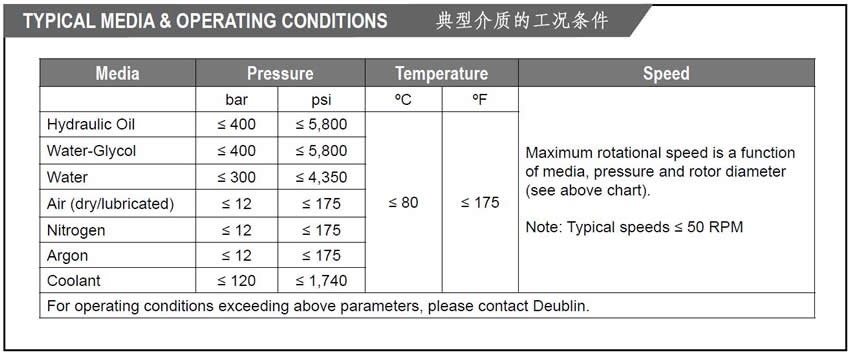

Deublin多通道软密封旋转接头可用于最广泛的应用和介质。典型的介质包括:

- Hydraulic Oil 液压油
- Water 水
- Water-Glycol 水-乙二醇
- Air (dry/lubricated) 空气(干/润滑)
- Nitrogen 氮气
- Argon 氩气
- Grease 润滑油
- Coolant 冷却液
- Cutting Oil 切削油
- Vacuum 真空

其他介质请联系我们公司info@cnmec.biz.





杜博林旋接器不可用于传输易燃介质(闪点 小于等于60度),否则泄露会导致爆炸或火灾。杜博林旋接器必须使用于通风良好的区域,并符合介质的标准安全规范。严谨使用本产品传输危险性或腐蚀介质。

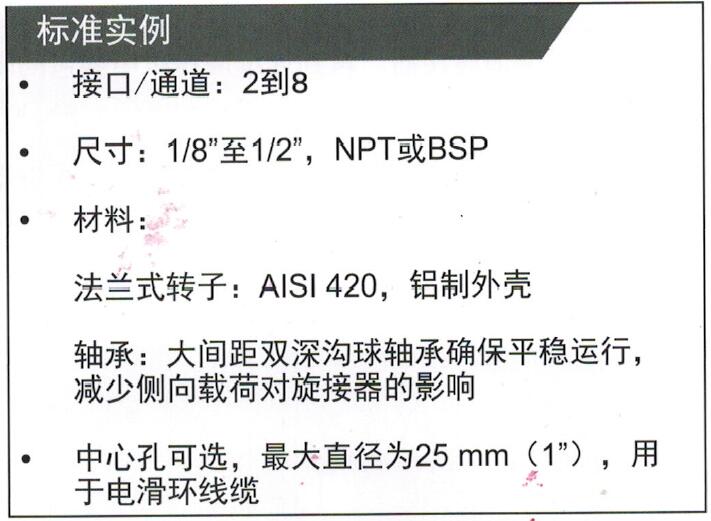

杜博林可提供标准、半定制和全定制的多通道软密封旋接器。除标准型号外,杜博林会根据每个实际应用的特殊要求提供半定制或全定制产品。

半定制旋接器可在同一产品上设有不同通径和接口连接尺寸,以及大中心孔(最大50毫米)。

全定制旋接器可以完全满足用户在外形尺寸、通径、接口连接规格和中心孔尺寸等方面的特殊要求。



- 应用案例

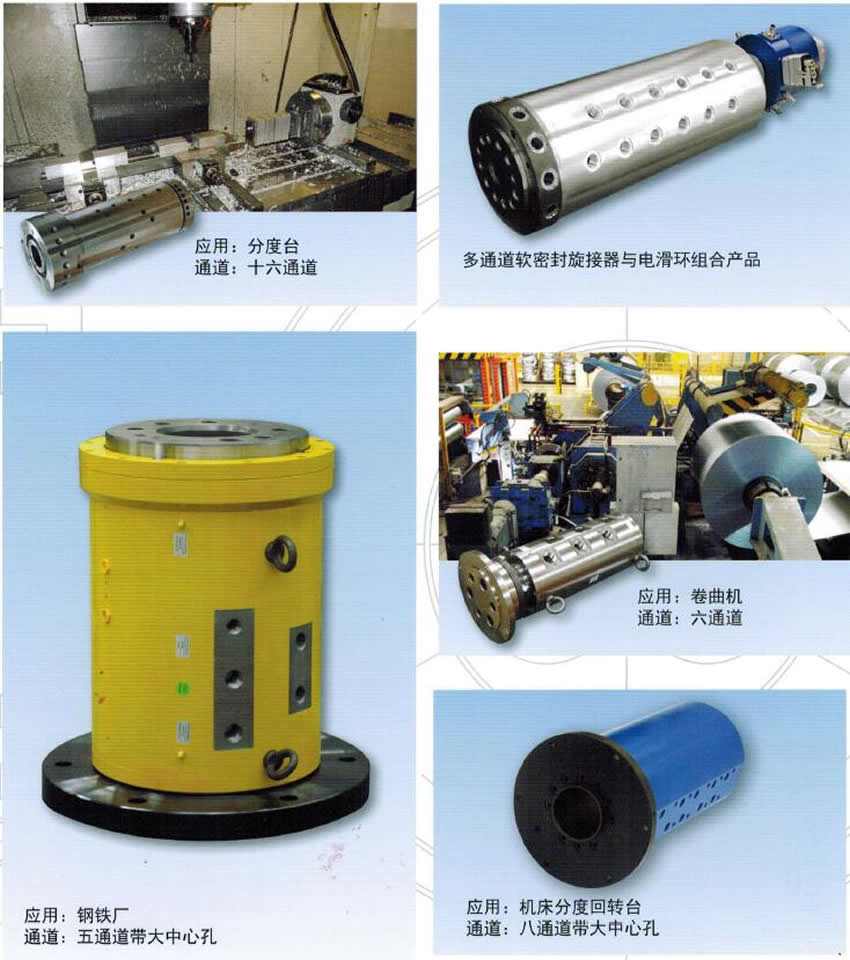

杜博林设计和制造的旋转接头规格齐全,从用于防止软管扭曲的单通道型号,到机床分度回转工作台上使用的十二通道旋接器,再到连续浇铸机中钢包回转台使用的大型多通道旋接器。杜博林多通道软密封旋接器广泛应用于空气、水、油、润滑脂、氩气等介质的传输。

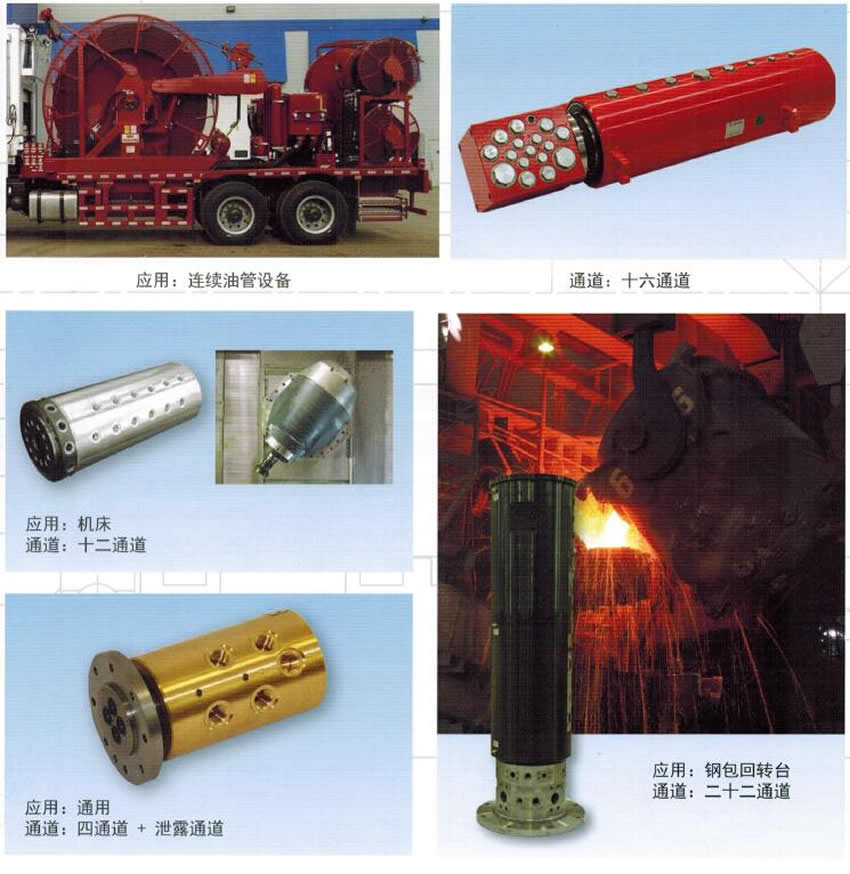

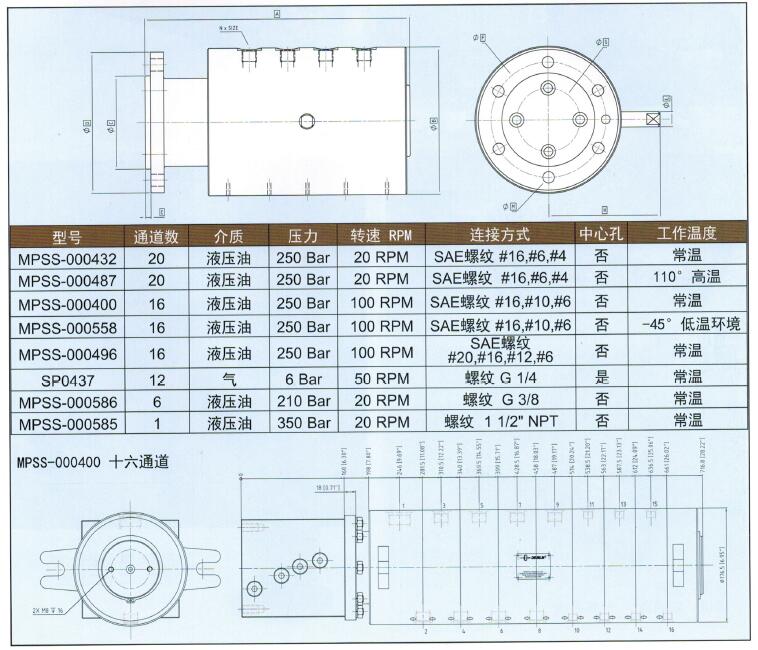

杜博林多通道旋接器广泛应用于连续油管车、压裂车等石油设备,可提供单通道、八通道、十二通道、十六通道和二十通道等多种型号,满足多种介质、各种压力和不同温度范围的使用要求。
