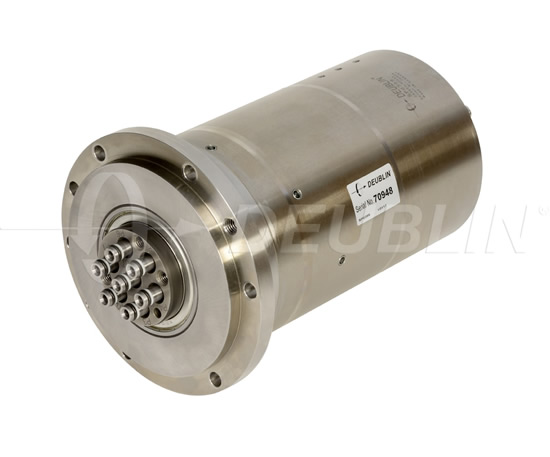

美国Deublin杜博林混合多通道系列多介质旋转接头,最多10通道
Deublin Hybrid-Multi-Passage Series up to 10-Passages for various Media

产品重要特性:

- 多种应用独立通道,例如,夹紧/松开、刀具夹紧Independent channels for various applications, e.g. clamping/unclamping, tool clamping, cooling and work piece sensoring
- 冷却和工件检测Cooling and workpiece detection
- 组合多种密封技术,设计紧凑,用于高压大流量液压油和冷却液Combination of various sealing technologies for compact design,high pressures for hydraulic and coolant applications and high flow
- 特殊平衡式密封技术,保证低温工况下较长的使用Special balanced sealing technologies for low temperatures and long life
- 多种安装形式, 安装简单迅速Various installation options for easy and fast installation through media plug-and-socket connection (DEUBLIN tubes)



美国Deublin杜博林混合多通道系列多介质旋接器,最多10通道
Deublin Hybrid-Multi-Passage Series up to 10-Passages for various Media



工作参数:

最高压力

液压油 最高200bar 2900 psi
冷却水 最高 6bar 87psi
冷却液 最高140 bar, 2030 psi
气体,MQL 最高10 bar, 145 PSI
真空 最高007ba (绝对压力) 1015psi
最高温度 71度



通道数量
连接方式
订货型号
最高转速
rpm
介质通道
全长D
外径E
法兰A
3
3
SP0301
500
3个压缩空气通道
128
86
64 f7
3
1
SP0562
500
2个液压油通道,1个压缩空气通道
260
129
159
4
2
SP0673
1000
2个液压油通道,2个冷却水通道
147
88
85 g6
4
2
SP0575
400
2个液压油通道,2个压缩空气通道
157
90
98 g7
4
2
SP0570
1000
4个液压油通道
157
90
98 g7
4
2
SP0653
1200
静止时4个压缩空气通道
157
90
98 g7
4
1
SP0599
500
2个液压油通道,2个压缩空气通道
171
129
159
5
2
SP0664
2500
3个液压油通道,2个压缩空气通道
245
110
132 g7
5
2
SP0592
250
4个液压油通道,1个压缩空气通道
190
90
98 g7
6
3
SP0591
600
2个液压油通道,4个压缩空气通道
216
86
115 g6
7
1
SP0399
500
5个液压油通道,2个压缩空气通道
240
129
159
8
2
SP0667
800
5个液压油通道,2个压缩空气通道,1个真空通道
280
115
134 g6
9
2
SP0669
1000
8个液压油通道,1个压缩空气通道
332
134
134 g6
10
2
MPPSS-000037
35
8个液压油通道,2个压缩空气通道
342
164
94 f8
