Deublin Rotating Electrical Slip Ring Connector
电气滑环

全新多功能滑环系列，注重包装和自动化
New versatile slip-ring series with focus on packaging and automation

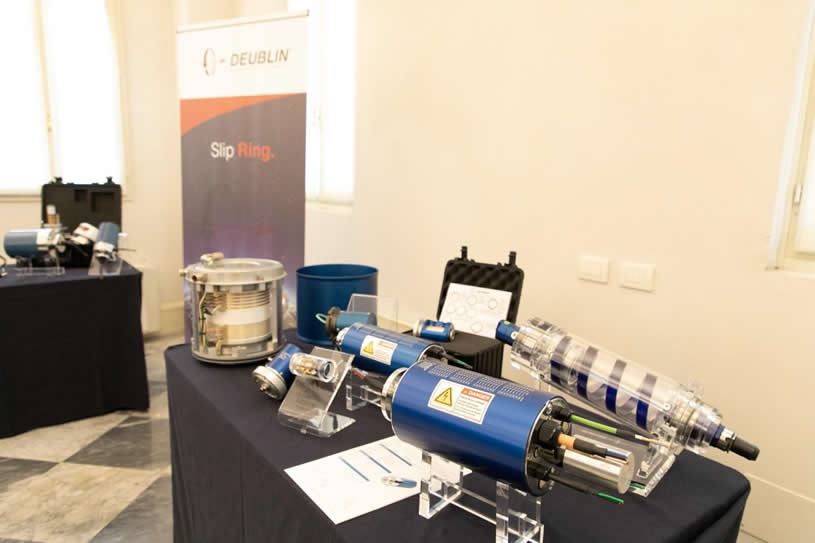

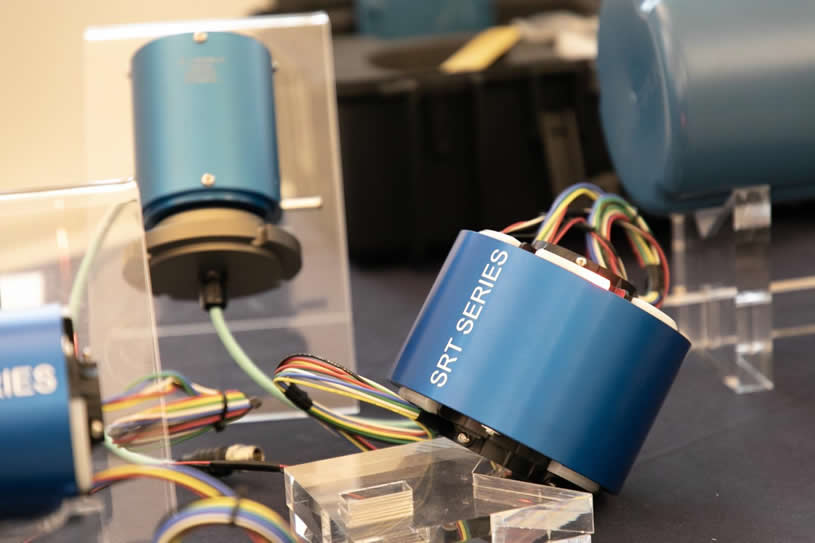

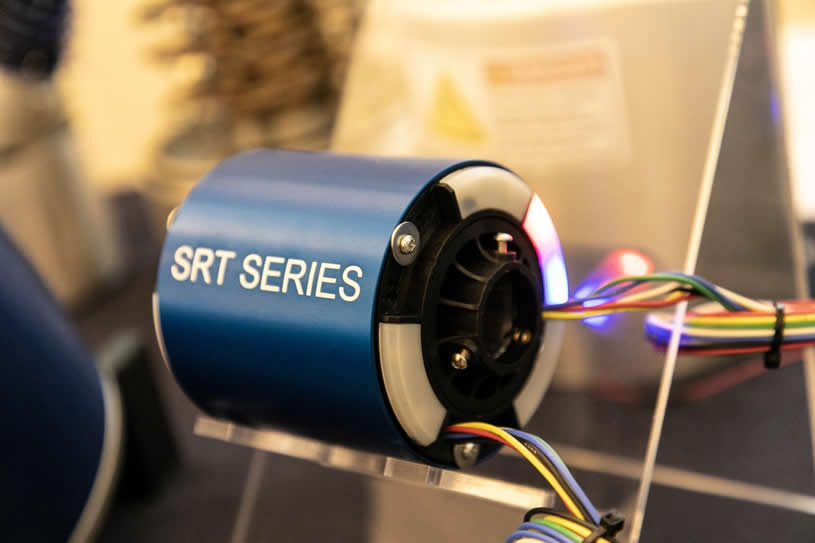

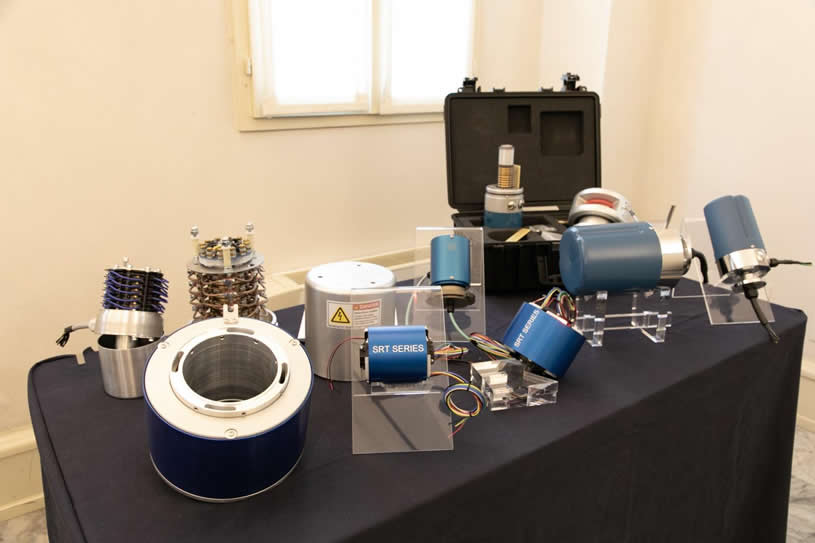

凭借我们的 SRT 系列，我们补充了 DEUBLIN 滑环的产品系列，并为包装、贴标和灌装机以及带旋转台的应用提供了进一步的选择。 With our SRT series we complement the product family of DEUBLIN slip-rings and offer further options for packaging, labeling and filling machines as well as for applications with rotary tables.

SRT 系列是一款可靠、经济高效且久经考验的产品，可为众多应用提供卓越的性能。 The SRT series is a reliable, cost-effective and proven product that offers excellent performance for numerous applications.

Deublin's Electrical Slip Ring Products Video

由于其独特的设计，滑环是极其通用的：根据版本，多达36或多达54个通道可用，他们的银或黄金接触技术有效地传输功率和信号。10A 电流和电压 600V 交流/直流用于电源以及 5A 和 30V 直流信号，无需出现问题。此外，单丝刷可确保可靠的数据传输，高达 100 Mbit/s。 Due to its unique design, the slip-ring is extremely versatile: depending on the version, up to 36 or up to 54 channels are available, their silver or gold contact technology transmits power and signal effectively. Currents of 10A and voltage 600V AC / DC for power as well as 5A and 30V DC for signal are possible without problems. In addition, monofilament brushes ensure reliable data transmission up to 100 Mbit / s.

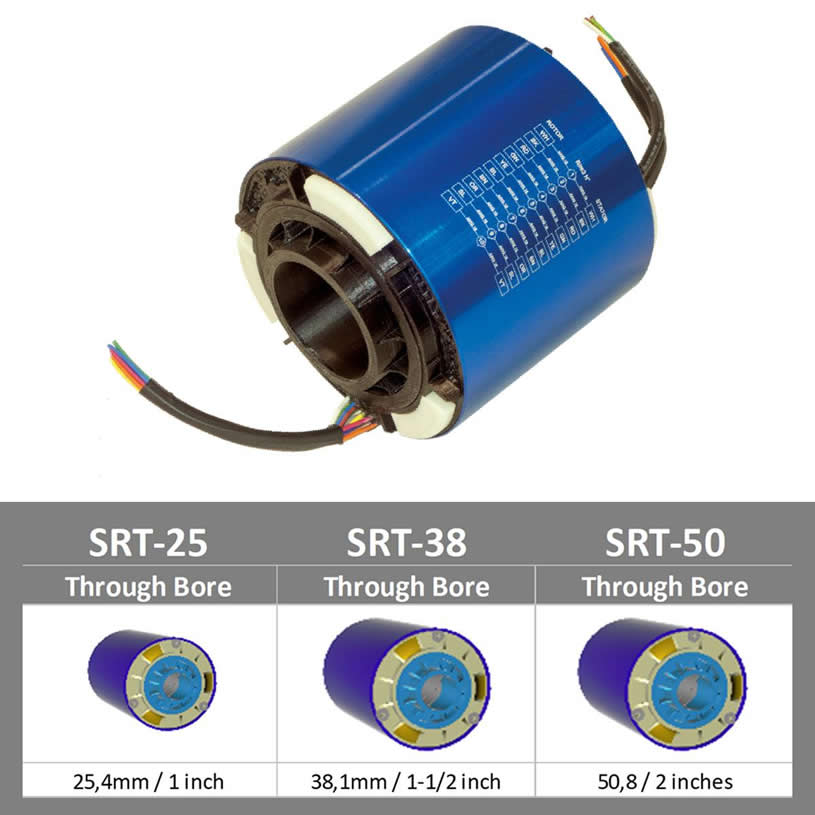

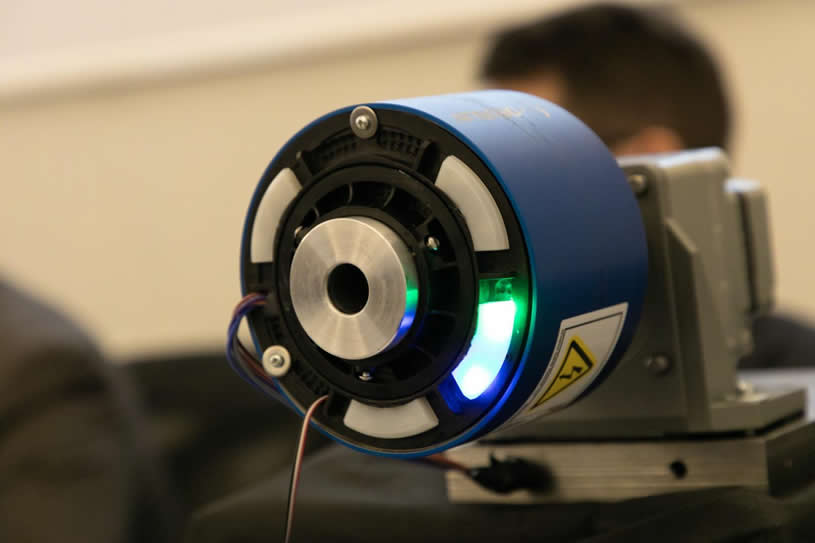

通过模块化设计，通孔提供 25、38 或 50 mm;插头、电线长度或防旋转设备可根据客户要求订购。The through bores are available in 25, 38 or 50 mm thanks to the modular design; plugs, wire lengths or anti-rotation devices can be ordered according to customer requirements.

除了纯电气任务外，如果应传输冷却水或液压装置等其他介质，SRT 滑环还可以与经典旋转接头很好地结合。 In addition to the purely electrical tasks, SRT slip rings can be very well combined with classic rotating unions if other media such as cooling water or hydraulics should be transferred.

更多：灵活 – 使用 DEUBLIN 的解决方案！
Be More: Flexible – with solutions by DEUBLIN!

电滑环简介

电滑环起着电气连接的作用，它可以将动力(电流)、信号或数据从固定端传输到旋转端。在转设备中电会发生扭曲甚全断裂，而电滑环通过物初理接的方法让电或信号在旋转设备中的传输成为可能。

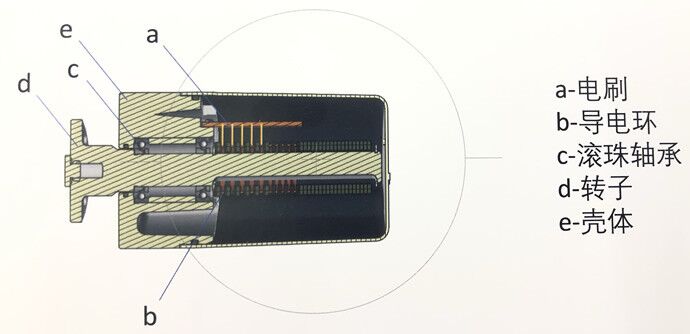

电滑环包含五个主要部件：电刷 (滑动接触)，导电环、浪味轴承，转子和売体。电刷固定，导电环安装在转子上，随转子转动，电刷与导电环滑动接触，形成旋转的电气连接。 两侧导线通过滑环内部连至电刷和导电环，提供滑环两侧的电气连接。外部电气可选项包括引出线、插头和端子排。

滑环有多种规格可选择，不同规格参数不同，包括直径(从小于1英寸至几英寸)，通道数量，终端形式及材料等。一般而言，导电环的尺寸越小，触点磨损越小，滑环寿命越长。但是在某些情况下，当需要有介质 (如液体) 通过软管从滑环中心通过时，则需要大一点的导电环。

a - 电刷 b- 导电环 c - 滚珠轴承 d 转子 e 壳体

电刷技术

电流或信号的传输是采用滑动式接触还是刷式接触，是滑环设计人员需要考虑的关键要素之一。除了传输动力电源和信号的需求外，还有一些参数包括电流、电压、转速、工作温度、电阻波动、带宽和阻抗等都对传输技术的选择起着重要作用。一般来说有三种滑动式或刷式接触技术可用，包括复合碳刷，单丝纤刷和多丝纤刷，这三种技术杜博林都可以提供。

复合碳刷主要由碳石墨材料制成，混合有其他金属材料，以增加其电流密度。它主要用于为电机供电或需要大电流、高转速的应用。贵金属单丝纤刷通常用于低电流且接触电阻低、信号稳定的传输。贵金属多丝纤刷通常用于每个通道需多点接触，极低的接触电阻和噪声，数据的高速率传输，实时控制类和非常敏感的模拟信号等应用的信号的传输。

根据应用条件选取适合类型的电刷。对于传输动力电源的情况，首要考虑因素不是负载功率，而是电流流经滑环后产生的电压降。电压降不但会影响负载电压，还会滑环耗散功率，并最终转化为热能，影响滑环的工作温度。

然而，在数据传输中，所有滑动触点(电刷)在旋转时接触电阻都会有些波动因而影响信号传输的质量。波动程度取决于多种因素，包括滑动接触类型、速度、温度和接触力。故在关键应用中，通常建议对每个通道使用多个触点，以尽量减小电阻的波动。
